Механизм ударной балки БУ20-2УШМ

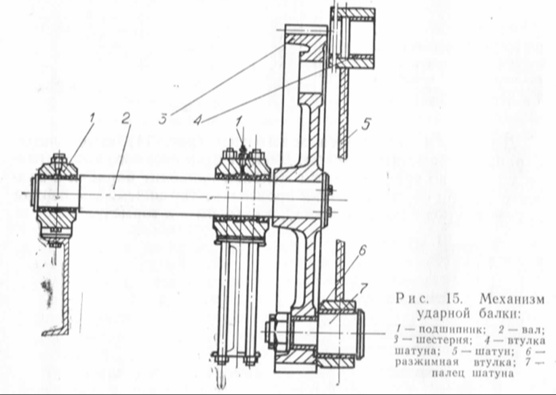

Кривошипно-шатунный механизм (рис. 15) состоит из вала с закрепленной на нем шестерней. Вал вращается в подшипниках. Шестерня получает вращение от главного вала и передает его через палец шатуну, соединенному с ударной балкой. Отверстия в шестерне расположены на разных расстояниях, поэтому при перестановке пальца изменяется величина хода ударной балки и, следовательно, высота подъема буро вого снаряда. В шестерне имеются четыре отверстия, соответствующие четырем различным положениям высоты подъема снаряда (520, 560, 640, 720 мм). Палец крепится в шестерне на конус посредством разжимной конусной втулки, что ускоряет его смену в полевых условиях. При затяжке гайки конусная поверхность пальца разжимает втулку и палец закрепляется с шестерней.
