Ловильный инструмент для БУ 20 2УШМ

Ловильник инструментальный для БУ-20-2УШМ предназначен для извлечения бурового снаряда (или его частей) из скважины при авариях во время ударно-канатного бурения.

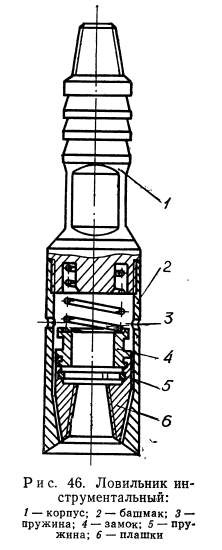

Ловильник инструментальный для БУ-20-2УШМ— это легкоразборная конструкция (рис. 46) . В зависимости от инструмента, оставленного в скважине, выбирают вид плашек: для захвата за тело инструмента, резьбу или канатный замок.

Захват инструмента ловильником производят следующим образом. Ловильник опускают на инструмент, верхний торец которого упирается в плашки и через замок сжимает пружину. Пружина раздвигает в стороны перемещающиеся вверх плашки. Верхний торец извлекаемого инструмента упирается в верхний внутренний бурт плашек и устанавливается кольцевой нарезкой (ловильными канавками) или резьбой против кольцевой нарезки плашек.

При подъеме ловильника конусная часть башмака сжимает плашки, происходит захват инструмента.

Для освобождения ловильника извлеченный из скважины инструмент устанавливают на инструментальном ключе (кондукторе) . От веса или небольших ударов окна башмака ловильника совмещаются с наружной проточкой замка. Плашки ловильника под действием пружины расходятся в стороны и освобождают инструмент. Зафиксировав замок в этом положении, ловильник поднимают.

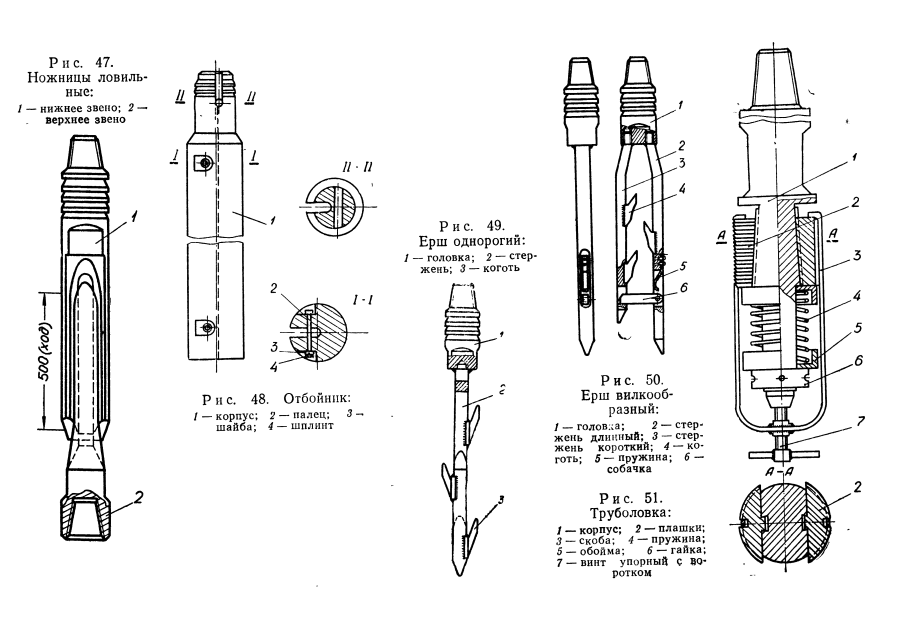

Штанга раздвижная ловильная (ножницы рабочие ловильные) (рис. 47) предназначена для выбивания прихваченного бурового инструмента и располагается между ударной штангой и ловильным инструментом аварийного бурового снаряда. Конструктив-но ловильная раздвижная штанга ничем не отличается от рабочей, но для усиления удара ход ее увеличен вдвое и составляет 500 мм. Длина ловильной раздвижной штанги 1940 мм, масса 215,5 кг.

Отбойник для БУ-20-2УШМ служит для извлечения прихваченного в скважине бурового снаряда и представляет собой круглый стержень (рис. 48) , переходящий в верхней части в шейку. На конце шейки имеются ловильные канавки и отверстие для крепления отбойника к желоночному канату. При спуске в скважину отбойник скользит по инструментальному канату. Канат заводят в специальную продольную прорезь в корпусе отбойника и фиксируют двумя шплинтовочными пальцами.

Отбойник изготовляют из круглой стали марки Ст5, масса его 250 кг.

Ерш однорогий для БУ-20-2УШМ применяют для улавливания и извлечения из скважин оборвавшегося каната.

Ерш вилкообразный для БУ-20-2УШМ предназначен для улавливания и извлечения из скважины оборвавшегося каната в случае расположения его спиралью, вплотную к стенке скважины или обсадной трубы, а также оставшейся в скважине желонки за дyжкy (серьгу) . Конструкция и основные размеры вилкообразного ерша — на рис. 50.

Труболовку для БУ-20-2УШМ применяют для захвата и извлечения оставшихся в скважине обсадных труб (рис. 51) . Корпус труболовки изготовляют из стали марки Ст45, а плашки — У7. После термообработки плашки приобретают твердость 48-58 HRC. Корпус труболовки в верхней части имеет ключевые выемки, резьбу для присоединения к ловильной раздвижной штанге и лоВильные канавки.

В средней части есть две наклонные плоскости — площадки, в них сделаны пазы в виде «ласточкина хвоста», в которых перемещаются плашки. Положение плашек регулируют и фактически при помощи скобы с упорным винтом и воротком, a также гайки с пружиной и обоймами.
