Ходовое оборудование станка БУ-20-2УШМ

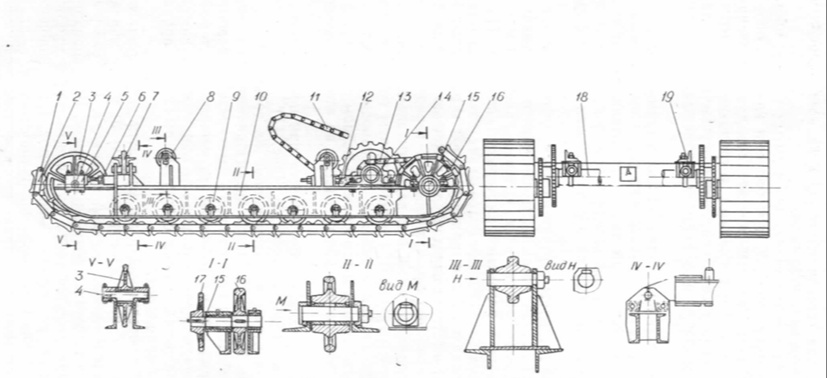

Ходовое оборудование бурового станка БУ-20-2УШМ (рис. ниже) предназначено для опоры и перемещения станка и состоит из двух гусениц, перед ней опорной оси, балансира, механизма передвижения и двух гусеничных балок сварной конструкции из швеллеров. На них размещаются ролики: внизу — опорные, вверху — поддерживающие. Спереди монтируется вал ведущей звездочки, сзади располагается ленивец. Ролики и ленивец свободно вращаются. Оси ходовых роликов закрепляются внизу балки, поддерживающих— в кронштейнах, ось ленивца — на отдельной площадке.

Вал ведущей звездочки вращается во втулках, впрессованных в балку. Посередине вала закрепляется ведущая звездочка, передающая движение гусеничной цепи, а на конце — ценная звездочка для привода вращения вала.

Гусеничная лента состоит из стальных литых траков, шарнирно связанных между собой. К ним болтами крепятся опор ные траки (1 = 400 мм). Трак снабжен зубьями для зацепления его с ведущей звездочкой и ребордами, устраняющими смещение траков. Натяжение гусеничной ленты осуществляется ленивцем путем перемещения подшипников с помощью натяжных болтов.

Рама станка опирается на гусеничные балки тремя точками — в передней части двумя подшипниками на переднюю ось, а сзади шарниром на балансир. При таком креплении гусеничные балки могут поворачиваться на передней оси при движении по неровной поверхности, а рама не перекашивается и не деформируется.

Привод каждой гусеницы состоит из двух зубчатых и двух комплектов цепных передач. Механизм приводится в движение крайними шестернями главного вала, которые находятся в постоянном зацеплении с ведомыми шестернями привода. Последние представляют собой единое целое со звездочкой и вращаются во втулках отдельной оси, прикрепленной к раме станка. Далее движение от шестерен передается с помощью цепей двойным звездочкам, свободно вращающимся в передней оси, от них другие цепи передают вращение ведущим звездочкам. Натяжение двух цепей регулируется перемещением подшипников.

Механизм передвижения позволяет производить поступательное перемещение станка н повороты. В первом случае муф тами включают одновременно обе гусеницы, во втором только одну
